在用車技術路線簡介

一、水洗DPF（柴油顆粒捕集器 Diesel Particulate Filter）

1.1 術語解釋

PM：顆粒物

指溫度不超過52℃的稀釋排氣中，過濾介質上收集到的所有物質，一般包括碳顆粒、SOF（可溶性有機物）等。

DPF：柴油顆粒捕集器

DPF是安裝在柴油車排氣系統中，通過過濾來降低排氣中的PM的裝置。DPF通過表面和內部混合的過濾裝置捕捉顆粒，例如擴散沉淀、慢性沉淀或者線性攔截，是凈化柴油機顆粒物最有效、最直接的方法之一。

1.2 分類

1、按載體原材料分為金屬DPF、陶瓷DPF等；

2、按過濾方式分為全流式DPF、部分流式DPF等；

注：我司生產的碟片式DPF為金屬全流式DPF，POC為金屬部分流式DPF。

1.3 工作原理

1、發動機尾氣中碳顆粒被過濾器過濾，被收集到過濾器濾芯上。

2、當顆粒物積累到一定量時，背壓達到設定值，將濾芯取出用水或壓縮空氣沖（吹）洗，可一次性將儲存在濾芯中的碳顆粒清理干凈。濾芯可循環重復使用。

1.4 產品實例展示

1.5 產品案例展示

二、連續式被動再生（DOC+CDPF /DPF）

2.1 術語解釋

PM：顆粒物

指溫度不超過52℃的稀釋排氣中，過濾介質上收集到的所有物質，一般包括碳顆粒、SOF（可溶性有機物）等。

DPF：柴油顆粒捕集器

DPF是安裝在柴油車排氣系統中，通過過濾來降低排氣中的PM的裝置。DPF通過表面和內部混合的過濾裝置捕捉顆粒，例如擴散沉淀、慢性沉淀或者線性攔截，是凈化柴油機顆粒物最有效、最直接的方法之一。

CDPF：催化型顆粒捕集器

在DPF表面涂覆含有貴金屬的氧化型催化劑，不僅具有DPF表面和內部混合的過濾裝置捕捉顆粒物，還利用氧化型催化劑的氧化作用使顆粒物發生氧化反應，轉化為CO2，這個過程不需要額外能源消耗，稱為連續被動再生。

DOC：氧化型催化器

一般以陶瓷作為催化劑的載體，涂層中主要包括活性成分為鉑系、鈀系等貴金屬與稀有金屬。當柴油機的尾氣通過DOC催化劑時，HC（碳?xì)浠衔铮O（一氧化碳）、SOF等在較低的溫度下可以很快地與尾氣中的氧氣進行化學反應，生成無污染的H2O（水）和CO2（二氧化碳），因而DOC達到凈化尾氣中的HC、CO、SOF的目的。并且，DOC內部發生的氧化反應可同時產生大量熱量，提升尾氣的溫度。所以DOC催化劑可以起到提升SCR催化劑或者DPF催化劑轉換效率的作用。

2.2 分類

1、按D載體原材料分為陶瓷DOC+金屬DPF、金屬DOC+金屬DPF、陶瓷DOC+陶瓷DPF等；

2、按涂覆方式分為DOC+DPF、DOC+CDPF等；

3、按DPF過濾效率分為DOC+DPF/CDPF、DOC+POC等

注：我司生產的箱式被動再生為金屬DOC+金屬DPF，筒式被動再生為陶瓷DOC+陶瓷CDPF。

2.3 工作原理

汽車尾氣經過波紋管連接至凈化器，首先經過DOC催化劑表面涂覆的貴金屬催化劑具有氧化性，主要起氧化作用，將尾氣中的HC、CO轉化為CO2和H2O，將顆粒中的SOF轉化為CO2，同時由于氧化反應會產生大量的熱量，尾氣經過DPF催化劑后會顯著提升溫度，提高CDPF對顆粒物的轉化效率。尾氣經過DOC催化劑后進入CDPF催化劑，CDPF通過表面和內部混合的過濾裝置捕捉尾氣中的顆粒物，從而降低排氣煙度值。顆粒物捕捉后會儲存CDPF催化劑內部，隨著炭煙顆粒的不斷生成，DPF內部捕集到的炭煙顆粒逐漸增多，導致廢氣排氣阻力升高，發動機的油耗和動力受到排氣背壓的增加而影響。當發動機控制單元檢測到DPF內部壓力阻力升高達到一定值時，廢氣便很難排除，極大地限制了發動機的動力性和燃油經濟性。因此必須使CDPF實現可轉化或除去累積的碳顆粒的功能，使顆粒過濾器恢復到原來的工作狀態。

2.4 產品實例展示

2.5 產品案例展示

三、主動再生（燃油+DOC+CDPF ）

3.1 術語解釋

PM：顆粒物

指溫度不超過52℃的稀釋排氣中，過濾介質上收集到的所有物質，一般包括碳顆粒、SOF（可溶性有機物）等。

DPF：柴油顆粒捕集器

DPF是安裝在柴油車排氣系統中，通過過濾來降低排氣中的PM的裝置。DPF通過表面和內部混合的過濾裝置捕捉顆粒，例如擴散沉淀、慢性沉淀或者線性攔截，是凈化柴油機顆粒物最有效、最直接的方法之一。

CDPF：催化型顆粒捕集器

在DPF表面涂覆含有貴金屬的氧化型催化劑，不僅具有DPF表面和內部混合的過濾裝置捕捉顆粒物，還利用氧化型催化劑的氧化作用使顆粒物發生氧化反應，轉化為CO2，這個過程不需要額外能源消耗，稱為連續被動再生。

DOC：氧化型催化器

一般以陶瓷作為催化劑的載體，涂層中主要包括活性成分為鉑系、鈀系等貴金屬與稀有金屬。當柴油機的尾氣通過DOC催化劑時，HC（碳?xì)浠衔铮?、CO（一氧化碳）、SOF等在較低的溫度下可以很快地與尾氣中的氧氣進行化學反應，生成無污染的H2O（水）和CO2（二氧化碳），因而DOC達到凈化尾氣中的HC、CO、SOF的目的。并且，DOC內部發生的氧化反應可同時產生大量熱量，提升尾氣的溫度。所以DOC催化劑可以起到提升SCR催化劑或者DPF催化劑轉換效率的作用。

燃油系統：

燃油系統即主動再生燃燒裝置，主要處理CDPF中積累的顆粒物，在催化劑的作用下使之燃燒分解。當傳感器監測到尾氣凈化裝置中顆粒物積累較多時，供油系統通過油泵從車載油箱中抽取燃油，輸送到燃燒室中點燃，短時間內提升排氣溫度到500℃以上，使CDPF上積累的顆粒物燃燒，一次性清除載體中積累的顆粒物，使尾氣凈化裝置可重復使用。

DPF主要有顆粒過濾器空、顆粒過濾器滿和顆粒過濾器還原等3個工作流程。

3.2 分類

1、按安裝形式分為一字型、S型、U型等。

注：我司生產的主動再生為一字型燃油+DOC+CDPF。

3.3 工作原理

汽車尾氣經過波紋管連接至凈化器，首先經過DOC催化劑表面涂覆的貴金屬催化劑具有氧化性，主要起氧化作用，將尾氣中的HC、CO轉化為CO2和H2O，將顆粒中的SOF轉化為CO2，同時由于氧化反應會產生大量的熱量，尾氣經過DPF催化劑后會顯著提升溫度，提高CDPF對顆粒物的轉化效率。

尾氣經過DOC催化劑后進入CDPF催化劑，CDPF通過表面和內部混合的過濾裝置捕捉尾氣中的顆粒物，從而降低排氣煙度值。顆粒物捕捉后會儲存在CDPF催化劑內部，隨著炭煙顆粒的不斷生成，DPF內部捕集到的炭煙顆粒逐漸增多，導致廢氣排氣阻力升高，發動機的油耗和動力受到排氣背壓的增加而影響。當發動機控制單元檢測到DPF內部壓力阻力升高達到一定值時，廢氣便很難排除，極大地限制了發動機的動力性和燃油經濟性。因此必須使CDPF實現可轉化或除去累積的碳顆粒的功能，使顆粒過濾器恢復到原來的工作狀態。

此產品CDPF主要依靠主動再生的方式實現碳顆粒的清除。由于CDPF表面涂覆有氧化型催化劑，在一定溫度下CDPF內部搜集的碳顆粒物會經過涂覆層的氧化作用轉化為H2O和CO2，而此反應的轉化效果隨著溫度的升高而升高。部分叉車發動機自身尾氣排溫較高，經過排氣管排除的溫度可達200℃以上，但此溫度下的轉化效率較低不足以清除全部的碳顆粒物，因而需要人為提升尾氣溫度即加裝燃油系統，當壓力值到達一定值后，燃油系統開始工作，短時間內可提升溫度至600℃左右，使積累的碳顆粒一次性轉化完，實現循環使用。

同時在凈化器兩端設計連續壓力傳感器、溫度傳感器等檢測設備，在駕駛室安裝相應的顯示設備，通過線束傳輸溫度及壓力數據至顯示屏和后臺，實現實時監控，避免壓差值過大影響發動機的性能。

3.4 產品案例展示

四、電加熱主動再生（電加熱系統+DOC+CDPF ）

4.1 術語解釋

PM：顆粒物

指溫度不超過52℃的稀釋排氣中，過濾介質上收集到的所有物質，一般包括碳顆粒、SOF（可溶性有機物）等。

DPF：柴油顆粒捕集器

DPF是安裝在柴油車排氣系統中，通過過濾來降低排氣中的PM的裝置。DPF通過表面和內部混合的過濾裝置捕捉顆粒，例如擴散沉淀、慢性沉淀或者線性攔截，是凈化柴油機顆粒物最有效、最直接的方法之一。

CDPF：催化型顆粒捕集器

在DPF表面涂覆含有貴金屬的氧化型催化劑，不僅具有DPF表面和內部混合的過濾裝置捕捉顆粒物，還利用氧化型催化劑的氧化作用使顆粒物發生氧化反應，轉化為CO2，這個過程不需要額外能源消耗，成為連續被動再生。

DOC：氧化型催化器

一般以陶瓷作為催化劑的載體，涂層中主要包括活性成分為鉑系、鈀系等貴金屬與稀有金屬。當柴油機的尾氣通過DOC催化劑時，HC（碳?xì)浠衔铮?、CO（一氧化碳）、SOF等在較低的溫度下可以很快地與尾氣中的氧氣進行化學反應，生成無污染的H2O（水）和CO2（二氧化碳），因而DOC達到凈化尾氣中的HC、CO、SOF的目的。并且，DOC內部發生的氧化反應可同時產生大量熱量，提升尾氣的溫度。所以DOC催化劑可以起到提升SCR催化劑或者DPF催化劑轉換效率的作用。

電加熱系統：

電加熱系統即主動再生加熱/燃燒裝置（關于其屬于主動還是被動再生尚有爭議），主要處理CDPF或DPF或POC中積累的顆粒物，在催化劑的作用下使之燃燒分解。當傳感器監測到尾氣凈化裝置中顆粒物積累較多時，電加熱系統通過關閉相應DPF單元組，通電再生，短時間內提升排氣溫度到500℃以上，使CDPF上積累的顆粒物燃燒，一次性清除載體中積累的顆粒物，使尾氣凈化裝置可重復使用。

DPF主要有顆粒過濾器空、顆粒過濾器滿和顆粒過濾器還原等3個工作流程

4.2 分類

1、按安裝形式分為一字型、S型、U型、箱式等。

2、按DPF形式分為電加熱+DOC+CDPF/DPF/POC等。

3、按加熱形式分為分離式加熱和DPF一體式加熱。

注：我司在上海展覽為的電加熱主動再生筒式一體式加熱+金屬DPF。

4.3 常規DOC+CDPF電加熱系統工作原理

該系統主要由控制器DCU、燃燒器、氧化催化器DOC、催化型微粒捕集器CDPF四部分組成。DOC 在催化劑的幫助下將排氣中的 NO 氧化成 NO2，NO2對捕集器中的積碳氧化性很強，使 PM 在 260℃左右開始氧化，PM 一邊過濾沉積，一邊氧化燃燒，保持動態平衡，過濾體在低背壓下長期連續運行，從而延長再生周期，減少主動再生次數。DOC 的有效工作溫度范圍為 200℃～350℃之間，其可以氧化 PM 中的 SOF，降低 PM 排放，同時也可以氧化排氣中的 CO、HC。柴油機氧化催化器DOC主要降低HC、CO，同時把部分NO氧化為NO2，為催化型微粒捕集器CDPF上碳顆粒氧化生反應做準備。催化型顆粒捕集器CDPF借助慣性碰撞、截留、擴散和重力沉降等機理將顆粒物PM捕集下來，但隨著CDPF上PM積聚多，其前后端壓差將不斷增大，導致發動機動力性能和經濟性能不斷下降，需要燃燒器產生的熱量燒掉CDPF捕集的顆粒物?？刂破鱀CU通過對尾氣溫度、DPF前后端壓差等參數進行分析計算，適時可靠地啟動燃燒器工作。該系統的智能之處在于其能管控整個過濾系統的微處理器。當柴油機尾氣流經過濾器時，濾體內排成一縱列的濾芯會過濾尾氣中的顆粒物，當系統的背壓達到臨界值，控制器點燃再生循環。 當閥門關閉時， 其中一縱列的濾芯被隔離，但其他縱列的濾芯保持正常的過濾狀態。 縱列中的一個濾芯被通電加熱并燒掉其捕集的顆粒物。濾芯再生干凈后，關閉閥門，整個系統恢復壁流狀態。再生循環在濾體的各個濾芯內不間斷重復，微處理器管控整個系統的再生循環，保證再生燃燒的一致性及排氣系統穩定的低背壓狀態。

該再生系統的核心在于其濾芯，濾芯采用多孔金屬燒結氈制作，既是顆粒過濾器也是電熱器，濾芯再生時，電流加熱燒掉碳層。

4.4 產品實例展示

4.5 產品案例展示

五、雙降系統（DOC+POC+SCR ）

5.1 術語解釋

雙降系統：可以同時降低發動機尾氣中的PM和Nox的尾氣處理系統。

PM：顆粒物

指溫度不超過52℃的稀釋排氣中，過濾介質上收集到的所有物質，一般包括碳顆粒、SOF（可溶性有機物）等。

NOx： 內燃機排放的氮氧化物絕大部分是一氧化碳（NO），少量是二氧化氮（NO2），一般用氮氧化合物（NOx）表示。

DOC：氧化型催化器

一般以陶瓷作為催化劑的載體，涂層中主要包括活性成分為鉑系、鈀系等貴金屬與稀有金屬。當柴油機的尾氣通過DOC催化劑時，HC（碳?xì)浠衔铮O（一氧化碳）、SOF等在較低的溫度下可以很快地與尾氣中的氧氣進行化學反應，生成無污染的H2O（水）和CO2（二氧化碳），因而DOC達到凈化尾氣中的HC、CO、SOF的目的。并且，DOC內部發生的氧化反應可同時產生大量熱量，提升尾氣的溫度。所以DOC催化劑可以起到提升SCR催化劑或者DPF催化劑轉換效率的作用。

POC：捕集碳煙Soot。在較高溫度范圍內，在上游DOC產生的NO2作用下被動再生；在較低的溫度范圍內，在DOC協助下連續式被動再生，最終達到降低PM的目的。

SCR：選擇性催化還催化器，尿素在高溫下分解生成的NH3（還原劑）與廢氣中NOx在催化劑作用下反應，生成N2和H2O，降低NOx排放。

監控系統：指可以實時監控尾氣處理器內部溫度、壓差值、NOX值、車輛位置、車輛信息等并可傳輸至指定平臺的裝置。

5.2 分類

1、按安裝形式分為一字型、S型、U型、箱式等。

注：我司生產的為一字型串聯式DOC+POC+SCR雙降系統。

5.3 工作原理

DOC：將尾氣中的部分NO氧化成NO2，同時除去廢氣中的CO和HC，并將PM中的SOF進行氧化。

POC：捕集碳煙Soot。在較高溫度范圍內，在上游DOC產生的NO2作用下被動再生；在較低的溫度范圍內，在DOC協助下連續式被動再生，最終達到降低PM的目的。

SCR：尿素在高溫下分解生成的NH3（還原劑）與廢氣中NOx在催化劑作用下反應，生成N2和H2O，降低NOx排放。

5.4 產品實例展示

5.5 產品案例展示

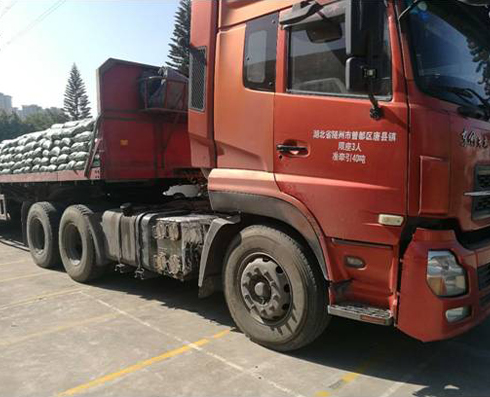

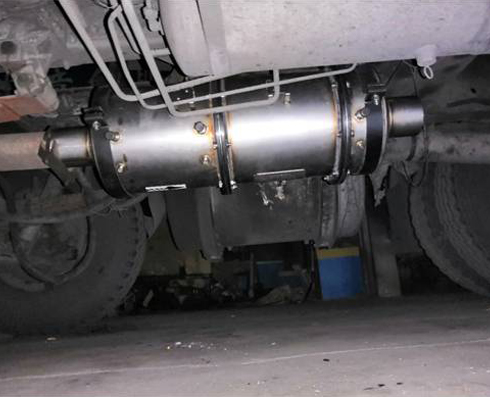

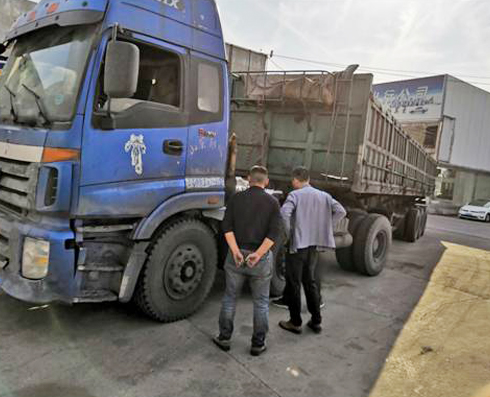

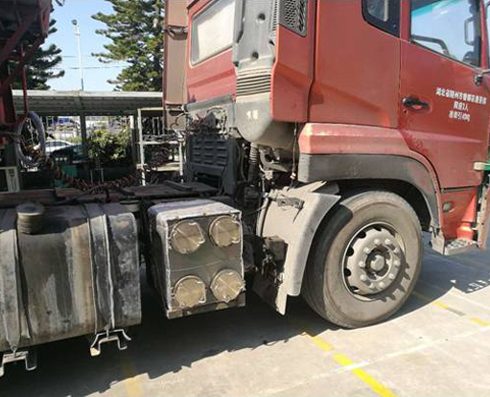

案例簡介

根據國家生態環境部出臺的一系列相關法律法規，要求各生產企業針對汽車尾氣中的PM（顆粒物）、PN（顆粒數）、NOX（氮氧化合物）、CO（一氧化碳）、CH（碳?xì)浠衔铮┑冗M(jìn)行排放控制、改造。 根據山東省環保部門開展的在用車改造行動，我司（廣州市新力金屬有限公司）嚴格按照山東省環保部門政策、技術指示，并結合國家生態環境部相關政策法規、全國范圍內其他地區的在用車改造形式，本著“綠水青山就是金山銀山”的初衷，配合山東省各級環保部門打造出高效率、高水平、高質量的汽車尾氣污染控制策略及方案，為山東省及我國環保事業作出企業應有的力量及擔當。

詳情案例下載
